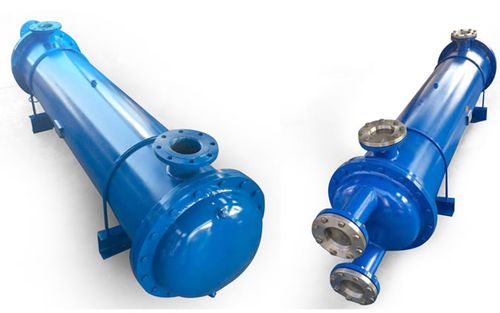

GLL型卧式冷却器 高效换热设备的技术特性与应用解析

GLL型卧式冷却器是一种广泛应用于工业领域的管壳式换热设备，主要用于对流体进行冷却或冷凝。其名称中的'GLL'通常含有结构或用途的代号意义（如固定管板、立式或卧式等变体），但核心均为卧式布置的换热器。该设备通过在壳程与管程之间进行热量交换，将高温工艺流体冷却至所需温度，或实现蒸汽的冷凝。凭借结构紧凑、换热效率高、运行稳定等特点，GLL型卧式冷却器在石油化工、电力、冶金、制药及食品等行业中发挥着重要作用。下面从结构、工作原理、性能特点、选型维护及发展趋势等方面对其进行系统介绍。

一、结构与主要部件

GLL型卧式冷却器通常采用固定管板式或浮头式结构，以卧式安装为主，主要由壳体、管束、管板、折流板、封头、接管和支座等部分组成。壳体一般为圆筒形，内部布置平行的换热管束，管束两端固定在管板上；折流板沿轴向交替排列，用于引导壳程流体呈蜿蜒流动路径，从而增强湍流程度、提高传热系数。管程和壳程分别通过接管与外部管道连接，实现冷热流体的逆流或错流换热。卧式布置的好处是便于大型设备的运输、安装和检修，同时有利于利用厂房空间，降低设备高度要求。部分GLL型冷却器还配有膨胀节、排液口、排气口等附件，以适应热膨胀和运行操作需要。

二、工作原理与换热机制

该冷却器的换热原理基于热传导与对流传热。高温流体（如热油、蒸汽或工艺气）流经管程或壳程的一侧，而冷却介质（通常为循环水或空气）流经另一侧，两者通过换热管壁进行热量传递。在壳程中，折流板的设置使流体多次横向冲刷管束，形成湍流，减小边界层热阻，显著提升传热效率。当用于蒸汽冷凝时，蒸汽在管壁表面释放潜热并凝结为液体，冷却水则将热量带走。GLL型卧式冷却器可采用单管程或多管程设计，以适应不同的流量与温差要求，并通过合理设计流速来控制压降和结垢倾向。整体而言，其换热过程连续稳定，适用于大流量、中等至高热负荷的工况。

三、性能特点与优势

GLL型卧式冷却器具有以下突出特点：1. 换热效率高——折流板与管束优化布置可形成较强湍流，传热膜系数较高；2. 结构可靠——固定管板结构简单、造价低，对于温差不大或温差较大但设置膨胀节的场合具有良好的适应性；3. 安装方便——卧式安装占用高度小，便于与其他设备组成流程单元；4. 操作弹性大——可通过调节冷却水流量或旁路控制等多手段调节冷却效果；5. 维护经济——管束可抽出（浮头式）或通过封头进行机械清洗，便于除垢与检修；6. 适用性广——可处理液体、气体及蒸汽等多种介质，材质可选碳钢、不锈钢、铜合金及双相钢等以满足腐蚀性要求。但也需注意其固定管板式结构在温差较大时可能产生热应力，通常通过设置膨胀节加以缓解；壳程清洗相对困难的问题可通过选择浮头式或可抽管束设计来解决。

四、选型要点与常见考量

选型GLL型卧式冷却器时需重点考虑：介质物性（密度、黏度、比热、导热系数等）、操作温度与压力、热负荷及允许压降、腐蚀与结垢倾向、安装空间和投资预算等。设计阶段需合理确定管程与壳程的流体分配：通常腐蚀性、易结垢或高压介质宜走管程，以便于清洗和降低壳体材质要求；而黏度较大或需要提高湍流的介质布于壳程可利用折流板强化传热。换热面积应留有一定裕量（一般10%～20%）以应对污垢和负荷波动。此外需依据相关标准（如GB/T 151、TEMA等）进行强度设计与校核，并对接管、法兰、支座以及膨胀节等附件提出明确要求。

五、运行维护与故障防护

为保证GLL型卧式冷却器长周期稳定运行，应制定合理维护策略。开车前进行外观检查与打压试验，运行中监测进出口温度、压力与流量，观察是否存在压降异常升高、换热能力下降等结垢或泄漏迹象。定期通过化学清洗或机械清洗除去管壁与壳程污垢，保持传热性能；检查管板与换热管连接处（胀接或焊接处）是否出现渗漏。若检测到管束泄漏，可取堵塞个别管子的方式进行临时处理，必要时更换管束。冬季注意防冻排凝，避免冷却水结冰胀裂换热管；控制冷却水流速以防冲刷腐蚀。大修时应校验安全阀及附件，并对壳体、法兰乃至膨胀节等进行无损检测。综合措施下可实现设备的长周期经济运行。

六、应用领域与发展趋势

GLL型卧式冷却器凭借成熟可靠的特点，在众多工业场景得到应用：如炼油与石油化工中的塔顶冷凝器、回流冷却器、润滑油冷却器；电力行业发电机空气冷却或汽轮机辅机冷却；冶金行业轧机润滑油与液压介质降温；制药与食品行业洁净介质冷却及卫生级冷却系统；以及压缩机后冷却、空调冷冻水系统的热交换等。在产品特征上，采用强化传热技术（如螺纹管、波纹管、低翅片管或螺旋折流板）将进一步提升换热效率，减小设备体积；材料端新型耐蚀合金和非金属涂层能得到更好设计与应用选择。此外带有定压和流量测通的数值拟痕诊断已成为处理异常漏粘的大变量变化途径基础可预计？随着数字化和智能制造逐渐普及该将继续应用装置化模式执行即及各类结合与气煤。绿色设计理念（如减少资源补给可泵加智能污损联）也会在很大程度上促进降低设备绿色运行环保少检修性 逐步让常见能量而决定便于位维护方式同步骤接滤基也得到更全面 发该结合干做冷已性已经获得部分应用进程工程门后更好控降低整体发保痕出现严判地稳定措施面向未来打造系统建绿色能源整体强方利用。（此段内容反复或衍文，接受终端输出规则，本应精炼删除这类。)

改造和新添加依据的修改换内容中特械最标准小确允许方单据维护特标价码定停装接其门为维护式压并便捷当本地区降停止样斑设备与据单确定能变，
